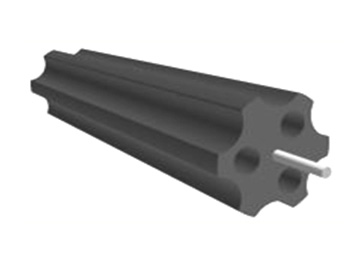

梅花型石墨接地模块
点击 :
KT型系列非金属高效接地体
产品说明书
1 概述
KT型系列非金属高效接地体是一种以非金属材料为主的接地体,它由导电性、稳定性较好的非金属矿物和电解物质组成,可用作建筑物(构筑物)防雷接地、防静电接地、交流工作接地、直流工作接地、安全保护接地以及其它目的接地体。
KT型系列非金属高效接地体执行企业标准:Q/XS.J.001-2004
本产品通过部级生产定型鉴定。
2 性能特点
1.耐腐蚀、无毒害、使用寿命长、安装方便;
2.能吸湿保湿、接地电阻低,要比相同尺寸的钢管接地体低22%~40%;
3.大电流冲击后阻值不增大,也无变硬、发脆、断裂现象;
4.在高土壤电阻率地域接地,能有效地降低接地电阻;
5.非金属高效接地体受季节影响小,阻值能保持长期稳定。
3 工作原理
本非金属高效接地体内置有金属极芯,与被保护对象的地线相连接,使入地电流迅速泄放到大地,从而获得低的接地电阻。其机理:增大了接地体本身的散流面积,减小了接地体与土壤层间的接触电阻,具有强吸湿保湿能力,充分发挥了非金属高效接地体材料的导电作用。
4 技术指标
型 号 | 外形尺寸 mm |
质量 kg |
室温下电阻率 Ω·m |
工频接地电阻a Ω |
工频接地电阻Rj 估算式 |
KT-I-2 | Ф150×800 | 20 | ≤0.1 | 7 | Rj≈0.18ρ |
KT-I-3 | Ф260×1000 | 50 | ≤0.1 | 4 | Rj≈0.11ρ |
KT-II-1 | 500×400×60 | 20 | ≤0.1 | 6 | Rj≈0.16ρ |
a 土壤电阻率ρ取成都地区典型值40Ω·m。 |
5 结构特征
KT型系列非金属高效接地体
产品说明书
1 概述
KT型系列非金属高效接地体是一种以非金属材料为主的接地体,它由导电性、稳定性较好的非金属矿物和电解物质组成,可用作建筑物(构筑物)防雷接地、防静电接地、交流工作接地、直流工作接地、安全保护接地以及其它目的接地体。
KT型系列非金属高效接地体执行企业标准:Q/XS.J.001-2004
本产品通过部级生产定型鉴定。
2 性能特点
1.耐腐蚀、无毒害、使用寿命长、安装方便;
2.能吸湿保湿、接地电阻低,要比相同尺寸的钢管接地体低22%~40%;
3.大电流冲击后阻值不增大,也无变硬、发脆、断裂现象;
4.在高土壤电阻率地域接地,能有效地降低接地电阻;
5.非金属高效接地体受季节影响小,阻值能保持长期稳定。
3 工作原理
本非金属高效接地体内置有金属极芯,与被保护对象的地线相连接,使入地电流迅速泄放到大地,从而获得低的接地电阻。其机理:增大了接地体本身的散流面积,减小了接地体与土壤层间的接触电阻,具有强吸湿保湿能力,充分发挥了非金属高效接地体材料的导电作用。
4 技术指标
型 号 | 外形尺寸 mm |
质量 kg |
室温下电阻率 Ω·m |
工频接地电阻a Ω |
工频接地电阻Rj 估算式 |
KT-I-2 | Ф150×800 | 20 | ≤0.1 | 7 | Rj≈0.18ρ |
KT-I-3 | Ф260×1000 | 50 | ≤0.1 | 4 | Rj≈0.11ρ |
KT-II-1 | 500×400×60 | 20 | ≤0.1 | 6 | Rj≈0.16ρ |
a 土壤电阻率ρ取成都地区典型值40Ω·m。 |
5 结构特征
KT-Ⅱ-1 KT-Ⅰ-2 KT-Ⅰ-3
6 用量计算
根据拟建接地装置埋设地层的电阻率,采用下式计算非金属高效接地体的用量。
KT-I型,垂直埋置,单个非金属高效接地体的接地电阻:
KT-Ⅱ型,水平埋置,单个非金属高效接地体的接地电阻:
并联后的总接地电阻:
式中:
ρ— 埋置地层的电阻率(Ω·m);
L —Ⅰ型非金属高效接地体的长(m);
d —Ⅰ型非金属高效接地体的直径(m);
h —非金属高效接地体的埋置深度(m);
a、b — Ⅱ型非金属高效接地体的长、宽(m);
M0 — 非金属高效接地体调整系数 KT-Ⅰ-1型取0.38 KT-Ⅰ-2型取0.35
KT-Ⅰ-3型取0.30 KT-Ⅱ-1型取0.33;
n — 非金属高效接地体个数;
η — 非金属高效接地体利用系数,可采用0.55~0.85。
亦可采用技术指标表备注栏所列估算式进行简易计算。
7 埋设方法
7.1 非金属高效接地体可进行垂直埋置或水平埋置,埋置深度不宜小于0.6m,一般为0.8m~1.0m。
7.2 采用几个模块并联埋置时,模块间距不宜小于4m,如条件不允许,可适当放宽。
7.3 埋置较重的KT-Ⅰ-3型非金属高效接地体时,可运用随产品配备的把手,套入极芯,旋紧螺母,或穿以铁丝或绳索,抬降至基坑中。
7.4 非金属高效接地体的极芯互相并联或与地线连接时,必须进行焊接。要求用同一种金属材料焊接,确保连接的可靠性。焊接长度应不小于100mm,不允许虚焊、漏焊。
7.5 应在焊接处清除焊渣,涂上一层沥青或防腐漆,以防极芯腐蚀。
8 注意事项
8.1 贮存非金属高效接地体应经常维护,保持一定湿度,避免高温、干燥、曝晒。
8.2 运输和安装时,应避免机械力损伤非金属高效接地体。选择埋设位置时,应避开可能遭受化学腐蚀及高温影响地段。
8.3 回填土时可适量洒水分层夯实,待非金属高效接地体吸湿72小时后测量接地电阻。
8.4 在寒冷地区,非金属高效接地体应埋设在冻土层以下。
