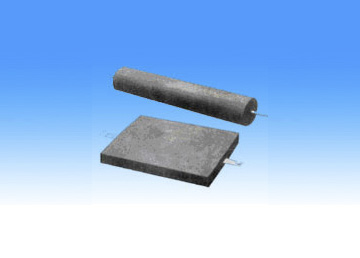

ETC-JD接地模块
点击 ：
一、产品简介
ETC-JD－01系列接地模块是一种以导电非金属材料为主的接地体，它由导电性、化学稳定性好的非金属材料、金属接地体、电解质和吸湿剂组成。主要应用范围：
1.发电厂、变电站、开关站、高压输电线路、电气化铁路、电信、移动通信基站、微波中继站、地面卫星接收站、雷达站等工作接地、安全接地和防雷接地。
2.贵重精密仪器、计算机机房设备、邮电程控设备、广播电视设备、电子医疗设备等工作接地和保护接地。
3.各种高层建筑及高大构筑物、名胜古建筑 、高大纪念塔等防雷接地。
4.石油输送管道及油气罐，易燃易爆物质仓库防雷接地。
二、工作原理
ETC-JD－01系列接地模块内置镀锌接地扁钢，将其与被保护的地线连接时，金属接地体与大地的有效接触面积将大大增加，而且HL-01接地模块具有很强保湿、吸温性和稳定的导电性，因此，金属接地体与大地的接触电阻将大大减小，从而充分发挥接地模块的降阻作用。
三、性能特点
1.降阻性能良好，在同等条件下，接地模块比同等面积的金属材料降低接地电阻要小25%左右，高土壤电阻率的情况下，效果尤为明显。
2.接地模块采用稳定的非金属导电材料作为模块的导电介质，其导电性不受季节影响。
3.接地模块可很好地与各种类型的土壤、岩石形成良好的接触，达到降低接触电阻的效果。
4.接地模块具有吸湿、保湿特性，接触电阻小且受季节变化影响很小。
5.接地模块内以石墨作为载体，加人离子缓释剂、保水剂、凝固剂等多种材料，可使其与土壤的接触面积成倍增加，从而降低土壤的散流电阻。
6.离子的耗散可通向较远的土壤中，与土壤低电阻率区域相连:地下电阻率较低的土壤层、地下水层及金属矿物质层来改善散流。
7.接地模块自身呈弱碱性(pH值约为11），且含有防腐剂可使其理论寿命大于30年，远远大于镀锌钢材的使用年限。
8.接地模块经多次大电流冲击后，模块电阻值不增大，也不变硬、发脆，无断裂现象。
9.接地模块方便埋设的特点，极大的减小了施工难度。
10.其基本组成为石墨，属于碳类产品，对环境没有污染，为环保产品
四、技术指标：
1.降电阻率：50%-95%（土壤电阻率越高，降电阻越显著）；
2.稳定性及长效性，降电阻剂的理论有效期为30年以上；
3.其保水性、吸水性比以往产品有较显著的提高；
4.其它性能指标，详见下表：
武汉高压研究所试验项目汇总表
| 序号 | 试验项目名称 | 要求 | 试验值 | 结论 | |
| 1 | 室温电阻率测量试验 | ρ≤5Ω.m | ρ=0.56Ω.mΔ | 合格 | |
| 2 | 理化性能考核试验 a、失水试验 b、冷热循环试验 c、水浸泡试验 |
试验后:ρ≤6Ω.m | ρ=0.81Ω.m ρ=0.51Ω.m ρ=0.48Ω.m |
合格 | |
| 3 | 冲击电流耐受试验 | △R%≤20% | ΔR%=-4% | 合格 | |
| 4 | 工频电流耐受试验 | △R%≤20% | ΔR%=-21.6% | 合格 | |
| 5 | ph值测量试验 | 7-12范围 | 9.6 | 合格 | |
| 6 | 降阻剂对钢接地体腐蚀试验 | 表面平均腐蚀率 | 表面平均腐蚀率 （mm/年） |
范围 (mm/年) | |
| a.纯降阻剂对钢接地体 腐蚀试验 | ≤0.03mm/年 | 圆 钢：0.002 扁钢：0.005 镀锌圆钢：0.006 镀锌扁钢：0.005 |
0.001-0.003 0.004-0.008 0.003-0.007 0.002-0.006 | 合格 | |
| b.埋地时对钢接地体 腐蚀试验 | ≤0.05mm/年 | 圆钢：0.004 扁钢：0.003 镀锌圆钢：0.004 镀锌扁钢：0.004 |
0.003-0.005 0.002-0.004 0.004左右 0.004-0.005 | 合格 | |
五、用量计算
ETC-JD系列接地模块推算公式：
-单个接地模块的计算公式：
Rj≈k*ρ
R：接地电阻
ρ：土壤电阻率
k：ETC-JD系列接地模块计算系数，具体取值参见上表
－多个接地模块并联连接的计算公式：
R=Rj/Nη
N： 接地模块采用数量
η:安装利用系数，根据行业规范，一般在0.75－0.85。
六、施工方法
1.ETC-JD-01Ⅰ型接地模块采用垂直埋置，HETC-JD－01Ⅱ型接地模块采用水平埋置。埋置深度不小于0.8米。
2.模块间距离不小于5米。
3.模块极芯相互并联或与地线连接时，必须焊接，焊接长度为连线宽度的2倍。
4.应在焊接处清除焊渣，涂上防腐导电漆或沥青漆。
5.回填土时应适量洒水，分层夯实，待模块充分吸湿（24小时）后测量接地电阻。
七、注意事项
1.贮存模块应保持一定湿度，避免高温、干燥、曝晒。
2.运输和安装时，应避免机械力损伤模块。
3.在寒冷地区，模块应埋在冻土层以下。
